电流传感器
CS零磁通电流传感器是一种新型传感器，它结合了磁调制和磁平衡原理。该传感器利用交变励磁磁场驱动高磁导率磁芯的交变饱和特性，根据等安匝定律将初级电流快速传递至次级绕组。次级绕组中的补偿电流产生的磁场与初级电流产生的磁场相互抵消，从而使次级电流能够精确地代表初级电流。该传感器可在直流至800 kHz的带宽范围内精确测量1 mA至25 kA的电流。根据比值误差和相位偏移，该传感器分为三个系列。

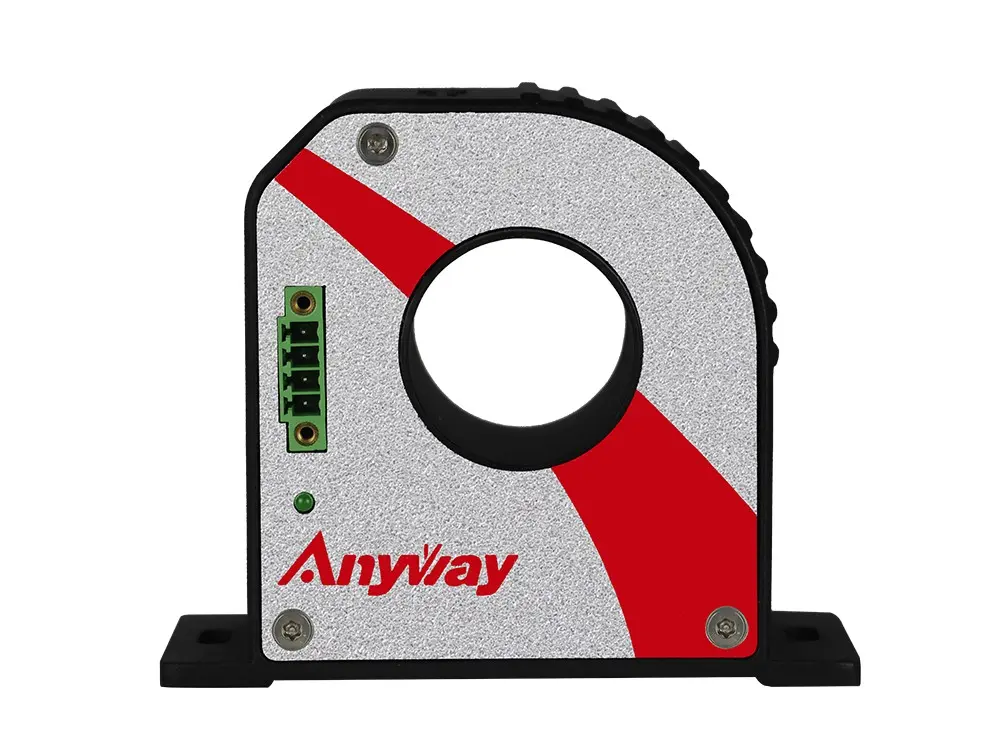

G型电流传感器： 精度优于 0.05%，专为测量和控制应用中各种电流信号的高精度测量而设计，例如电池、光伏电池和电动汽车充电站。

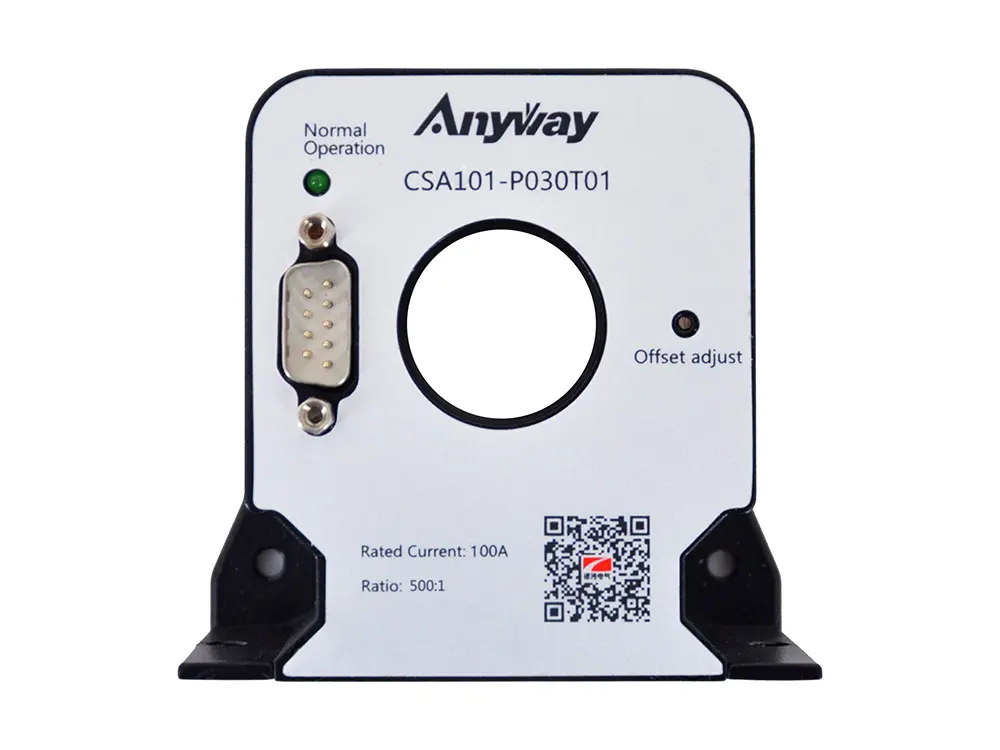

P型电流传感器： 精度优于 20 μA/A，参考频率下的相位偏移小于 1 角分。适用于高精度功率测量或任何需要精确电流相位信息的应用。典型应用包括电机、变频驱动器、电力变压器、新能源汽车、光伏逆变器、风力发电系统、风机/水泵、轨道交通、船舶动力和电力推进系统以及飞机电源的严格测试和校准。
J型电流传感器： 精度优于 1 µA/A，参考频率下的相位位移小于 1 弧分，主要用作变频电能计量校准装置中的电流测量参考。
CS零磁通量示意图 电流传感器
CS零磁通电流传感器的基本原理是利用一种新型的磁调制零磁通技术。通过驱动反馈电流来抵消总线电流对环形磁芯的磁影响，从而在传感磁芯内保持零磁通状态，并实现近乎理想的总线电流与输出电流之比。
-
零偏移 2μA/A
-
线性 1μA/A
-
时间漂移0.2(μA/A)/月
-
温度漂移0.1(μA/A)/K
-
噪音10μA/A
